Замысел

Заканчивая восстановление очередного приемника для своей коллекции, захотелось сделать что-то своими руками. Но не просто сделать, а так, что бы ЭТО могло занять место на коллекционной полке рядом с фабричными изделиями, была возможность поиграться с новыми технологиями ремонта-восстановления, позксперементировать со старыми схемами. Кстати, идея пришла в декабре 2009, когда я был ограничен возможностями квартиры.Кроме того, требовалось подобрать что-то такое что можно сделать макимально похожим на оригинал. Явно нарисовались 20-е годы - полукустарное производство.

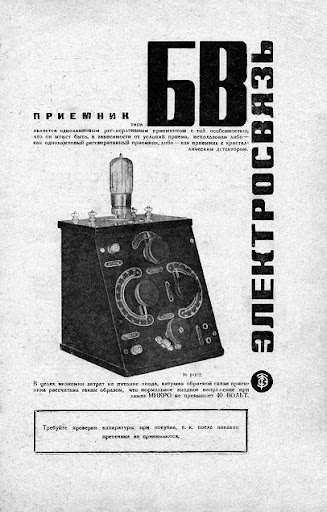

осле недолгого размышления и просмотра материалов в сети выбор пал на радиоприемник БВ ("Всеволновой Борусевича") 1924 года http://rw6ase.narod.ru/b/b/bw.html как наиболее, пожалуй задокументированный из первых советских радиоприемников (материалы с великолепного сайта В.Харченко, приемник из коллекции В.Д. Аверкина). Вот как он выглядит на каталоге Госшвеймашины - именно эта организация занималась в двадцатые продажей радиоприемников.
Во первых, это регенератор (такой забытый тип схемы), что по само по себе интересно, во вторых мне показалось что его можно сделать более-менее аутотентично, и в третьих - забавное совпадения, приемник называется тем, чем я занимаюсь:). Немаловажно, что я отдавал себе отчет, что никогда не смогу достать "подлинник".:)


Схема аппарата

довольно типична для тех лет. Супергетеродины (по этому принципу строят приемники до сих пор) тогда только появлялись в США, и были сложными в изготовлении и настройке. Наш же детектор же с положительной обратной связью(регенератор) требовал минимума деталей, но аккуратности и терпения при настройке на радиостанцию. Энтузиастов тех лет это не отпугивало! Когда же пришло время широко использовать радио в пропагандистских целях, супергетеродины, несмотря на их сложность, вытеснили регенераторы.

Возвращаясь к схеме, можно добавить что автор приемника Э.Я.Борусевич предусмотрел возможность работы аппарата в качестве детекторного приемника, т.е. без лампы и питания, а только от энергии передающей станции! У меня теплилась надежда, что за городом получится это проверить.

В начале мне, разумеется, захотелось убедиться что схема будет работать. Я рассчитал количество витков на катушек, опираясь на похожие конструкции в журналах Радио-Всем, Друг Радио 1926-1928 года. Собрал вот такую конструкцию за вечер, повторив схему приемника:
Для интересующихся - в качестве радиолампы используется  6ж1б в схеме с триода (вторая сетка служит анодом).

Антенной выступал кусок проволоки длиной 4м (все происходило в киевской квартире). Каким-то чудом моему проекту повезло - после двух часов кручения вариометров и конденсаторов, с помощью генератора, удалось настроить приемник на первую программу украинского радио (ДВ, 207 кгц) - голоса были практически неразличимы, но стало понятно, что игра стоит свеч! На даче это точно заработает.


Процесс

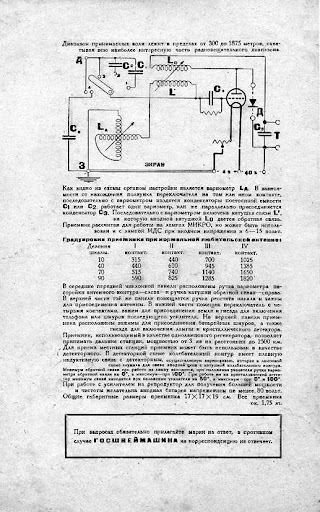

Размеры корпуса были известны из уже упоминавшегося каталога госшвеймашины 1926 года, две странички из которого приведены в начале. Все пропорции корпуса, внутренних деталей  я определял по фотографиям приемникам, обнаруженным в интернете:
кроме http://rw6ase.narod.ru/b/b/bw.html, это, например http://radikal.ru/F/s16.radikal.ru/i191/090781554eecbf747e.jpg.html, http://www.radiomuseum.ru/I-151/vi/vi11.jpg (сайт Национального Музея радио), журнал Друг Радио 1926/7 (можно найти на odlr.ru).
Кстати, вариант в журнале довольно сильно отличался от остальных фото, что добавило мне оптимизма - "в разных артелях их делали по разному, ну, значит и мой может чем-то отличаться":). От идеи же сделать аппарат "под старину" я сразу отказался, поскольку никого обманывать с его происхождением не собирался:). Хотя с некоторой литературой по старению дерева и железа успел ознакомиться.

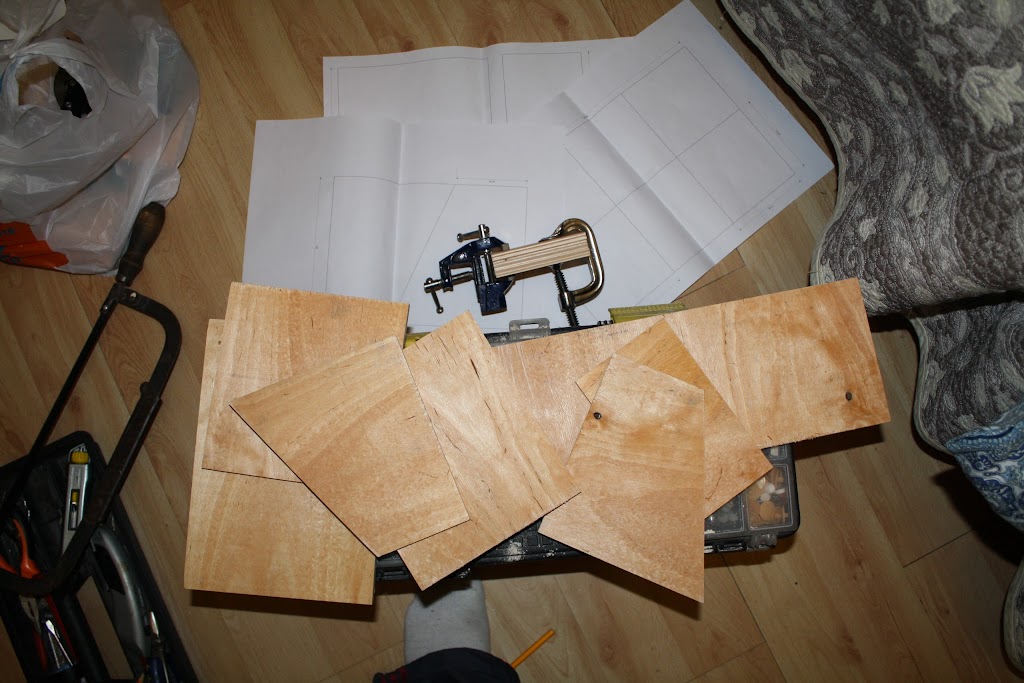

Итак, работа с линейкой дала план раскроя корпуса (на заднем плане). В качестве материала для него и вариометров (крутящихся катушек) использовалась сантиметровая фанера:
Все это мне вырезали по предоставленному плану в строительном гипермаркете. Осталось еще много фанеры, кстати:)
Катушки вариометров склеены из 3-х платин фанеры, дырки просверлены "балеринкой". В качестве каркасов катушек
выступала порезанная пустая бобина, купленная на радиорынке.

Пришел черед мелких деталей. Кое-что похожее удалось подобрать на радиорынке (контакты, ползунковый переключатель, ручки). Реостат накала (тогда громкость и потребление тока радиоприемником меняли, изменяя температуру катода радиолампы)  сделал сам, используя детали от старого проволочного переменного резистора. Намотано 30 витков нихрома сечением примерно 0.2 мм:

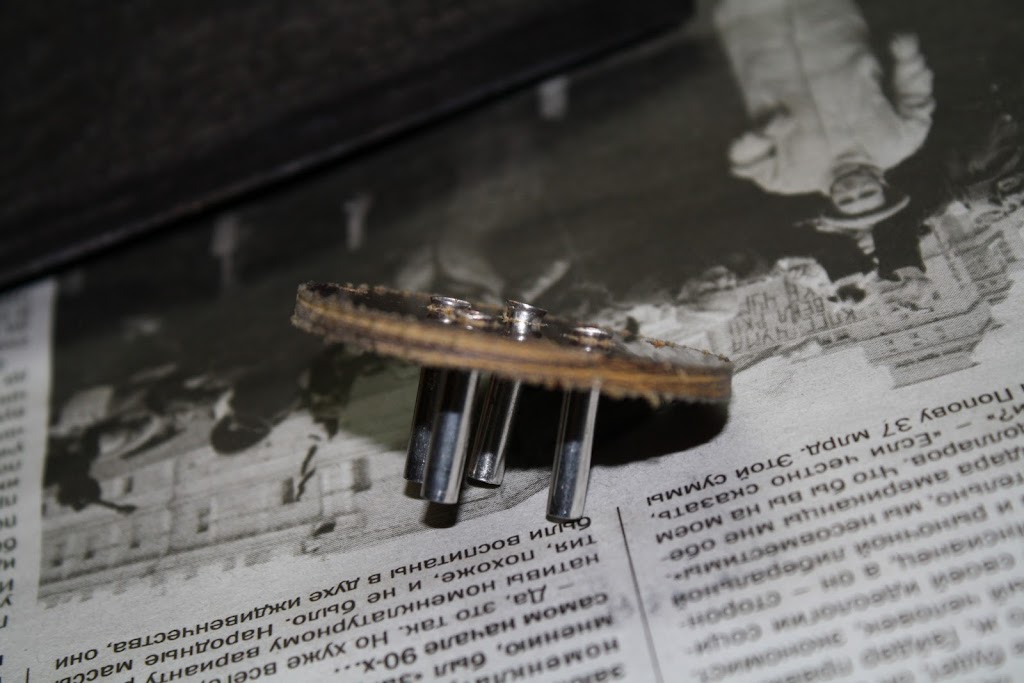

Панелька для  радиолампы также самодельная. Цоколевка ножек радиолампы "Микро" перенесена на кружок текстолита, а в качестве гнезд идеально подошли контакты сечением 16, если с них сдернуть пластиковый наконечник. Цена 8 гр за 50 шт:)
Родную лампу я даже не рассчитывал найти. Обрадовался, когда купил какую-то с аналогичным цоколем. Продумывал варианты, как высверлить в нем отверстие и вставит внутрь маленькую лампочку  6Ж1Б. Но об этом потом, а пока в дело вступила черная морилка:

Конденсаторы (5 штук) для приемника я решил изготовить так, как их делали в те времена.  Технология изготовления описана в журнале Радио-Всем, номер 3 за 1925 год, стр 14-15. В качестве исходных материалов использовались бумага и фольга для запекания.


Вначале бумага разрезалась на полоски 3 на 20 см ,и промокалась расплавленным парафином с помощью кисточки.
(Если кто вздумает повторить, следите, чтобы парафин не вскипал, и, конечно, если он загорелся, не тушите его водой:).

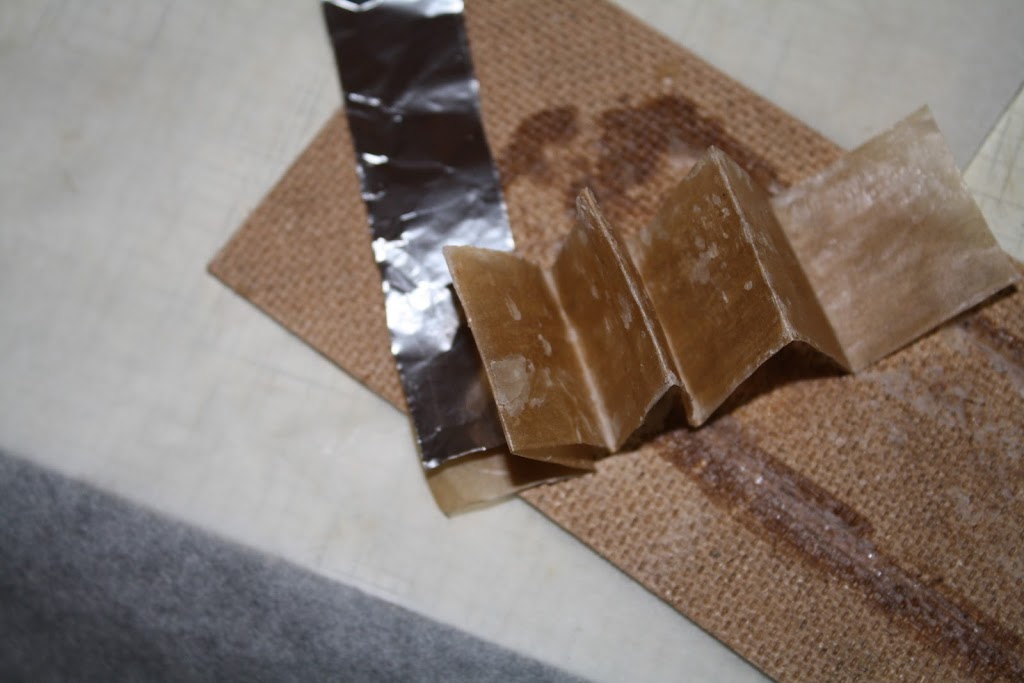

Далее, бумага сгибается гармошкой, в нее вставляются кусочки фольги в шахматном порядке:

Прогладим полученное горячим утюгом. В итоге получается такой блок емкостью примерно 350 пикофорад:
Для конденсатора С3 понадобиться 2 таких блока, С4- 1, С5 - не менее 8. Обернув блок(и) в вырезанные
из медной фольги  пластинки с прорезями, получаем конечный продукт:
Конденсаторы С1 и С2 у меня имеют емкость примерно 15 и 50 пф, и соcтоят всего из двух и четырех пар пластинок.

Приступил к сборке. Вид сверху:
Самое слабое место моей конструкции - неаутотентичные контакты для батарей и антенны с заземлением. Решил поставить что есть, пока не обзаведусь токарно-фрезеровальным станком.

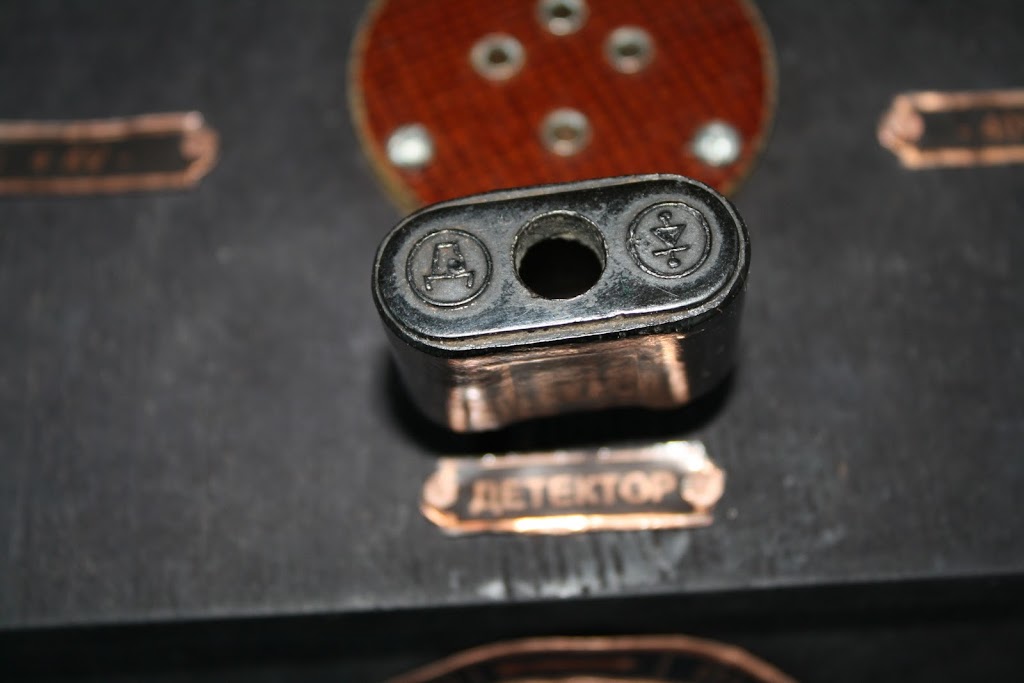

В качестве детектора используется аутотентичный корпус от детектора 30-40-х годов (повезло приобрести вместе с Искра-53).
Внутри располагается диод Д310, то есть это можно считать муляжем.  Опыт с самодельным детектором 20-х я отложил на потом.

Надписи были сделаны в Visio и Photoshop (не менее дня работы для меня, практически не владеющего до этого продуктом!) и распечатаны на самоклеющуюся пленку Lomond. Пример:
  После этого пленка наклеивалась на медную фольгу, вырезалась, и все вместе прибивалось медными гвоздиками.

Вот как это получилось изнутри. Желающие могут сравнить с оригиналом (http://rw6ase.narod.ru/b/b/bw.html)

Для монтажа используется медный провод сечением 2.5 мм кв. Паяльник нигде при работе над приемником не использовался!


Как я уже говорил, о настоящей советской лампе "Микро" я и не мечтал. Но когда работа над приемником уже приблизилась к концу, удалось приобрести немецкую радиолампу 1927 года выпуска RE074, представляющую собой практически аналог советской радиолампы, и главное - из той же эпохи!
Финальный результат.
За наушники отдельное спасибо Алексею! (ZURBAZET c forum.oldradio.org.ua)

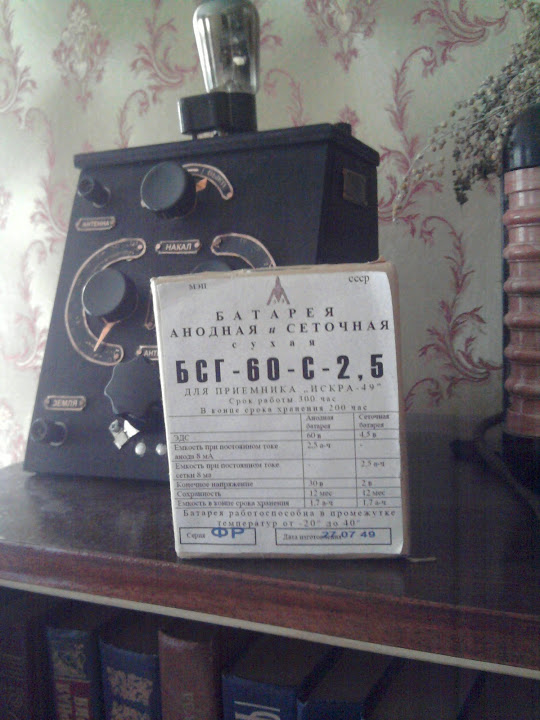

В качестве элемента питания идеально подошел муляж батареи БСГ-60-С-2,5 который я сделал для приемников Искра-53 и Родина-52. Батарея выдает 4.5 для накала и 45-60 вольт для анода.

Испытания

На даче (40 км от Киева) я соорудил антенну из настоящего антенного набора 1964 года (тот провод, который выше) длиной примерно 10 м, используя фарфоровые изоляторы, снижения и т.п.

В качестве заземления выступал штырь длиной всего 20 см.

В начале я попытался проверить приемник в детекторном режиме - без лампы и батареи. И чудо свершилось с первого раза!  Первая программа украинского радио(частота 207 кгц) принимается достаточно громко, что бы в тишине вполне комфортно слушать музыку и новости! Народ относится к демонстрации, как к чуду.

Можно в дальнейшем экспериментировать с самодельным детектором, и вообще, коллекционировать детекторные приемники:).

Пришла очередь проверить схему с питанием и лампой. Так же,  все заработало сразу. Уже упоминавшаяся первая программа принимается очень громко для наушников ТОН-2 при режиме оптимальной обратной связи (выставляется при таком уровне сигнала достаточно легко, поскольку если ее вывести на минимум, прием все равно немного громче, чем на детектор).
Вечером на СВ диапазоне можно поймать еще 2-3 зарубежные станции на достаточно комфортном для прослушивании уровне,
но тут уже надо побороться с обратной связью.


Приемник с лихвой оправдал ожидания, принес удовольствии при исторических изысканиях, восстановлении конструкции и сборке. Да и внешний вид радует, в коллекцию он вписался вполне:)
